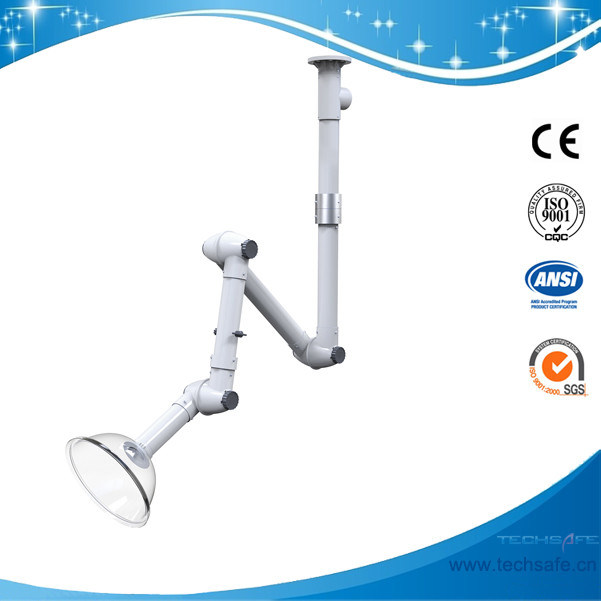

แขนดูดควันแบบยืดหยุ่น
เครื่องดูดควัน/ระบายอากาศ SHP50-2-Lab, แขนดูดควันเส้นผ่านศูนย์กลาง 50 มม., การระบายควัน
เครื่องดูดควัน/ระบายอากาศ SHP50-2-Lab, แขนดูดควันเส้นผ่านศูนย์กลาง 50 มม., การระบายควัน
หมายเลขสินค้า:SHP50-2
ชื่อผลิตภัณฑ์:การระบายควัน (ติดตั้งเพดาน/ผนัง/โต๊ะ)
วัสดุ:PP (โพลีโพรพิลีน), PVC (โพลีไวนิลคลอไรด์)
1. ข้อต่อ: PP/PC เกรดสูง หมุนได้ 360 องศา
2. แหวนซีลข้อต่อ: ยางทนทานต่อการเสื่อมสภาพ
3. สปริงรองรับ/สลักข้อต่อ: PP เกรดสูงพร้อมแบริ่งสแตนเลสในตัวสำหรับล็อคสลักกลาง
4. ลูกบิดปรับข้อต่อ: PP/PC เกรดสูงพร้อมน็อตทองเหลืองในตัวสำหรับล็อคสลักกลาง
5. แดมเปอร์: ปรับการไหลของอากาศด้วยตนเองด้วยลูกบิด

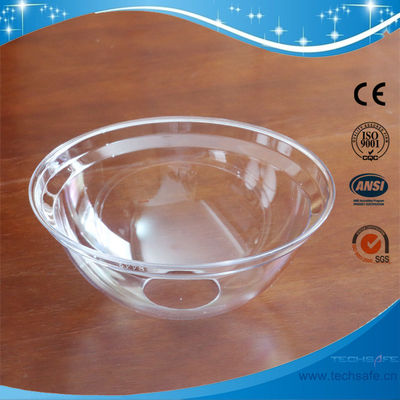

6. ฝาครอบโดม/ถ้วย: D210 มม., PP/PC เกรดสูง, มีสีแดง เทา และใส
7. ท่อต่อ: PVC/PC D50 มม.
8. ขายึด: PP/PC เกรดสูง (สำหรับติดตั้งเพดาน/ผนัง), PP/PC (สำหรับติดตั้งโต๊ะ)
9. แหวนนำทาง: ยางเคลือบสารลดแรงเสียดทาน
การดูดควัน, เครื่องดูดควัน, การระบายควัน, เครื่องระบายควัน, พัดลมดูดอากาศ, ฮูดดูดอากาศ, ฝาครอบระบายอากาศ, การดูดควัน, การระบายก๊าซเสีย, การระบายก๊าซ, ฝาครอบก๊าซเสีย
วาล์วฮูดดูดควันในห้องปฏิบัติการ, ก๊อกน้ำก๊าซในห้องปฏิบัติการ, ก๊อกลมในห้องปฏิบัติการ, การระบายควันในห้องปฏิบัติการ, เครื่องดูดควัน, อ่างล้างจาน PP ในห้องปฏิบัติการ, ชั้นคว่ำจานในห้องปฏิบัติการ, แผงตากระจกในห้องปฏิบัติการ, แผงตากระจกและถาดรองน้ำหยด, ชั้นคว่ำจานแก้วแบบ Epoxy
ข้อต่อ: PP เกรดสูง หมุนได้ 360 องศา ถอดประกอบและทำความสะอาดง่าย
แหวนซีล: ยางเคลือบสารลดแรงเสียดทาน
สลักกลาง: สแตนเลส 304
ลูกบิดปรับข้อต่อ: ทองเหลืองทั้งหมดพร้อมแบริ่งสแตนเลสในตัวล็อคด้วยสลักกลาง
แดมเปอร์: ปรับการไหลของอากาศด้วยตนเองด้วยลูกบิด
ฝาครอบโดม/ถ้วย: PP/PC เกรดสูง
ท่อ: 75 มม. / PP
อุปกรณ์หมุน: พร้อมอุปกรณ์หมุน 360 องศา โดยใช้ชั้นวางแบบยึดเป็นศูนย์กลาง ทำให้รัศมีการเคลื่อนที่สูงสุด
ได้ถึง 1600 มม.
ขายึดสำหรับติดตั้ง: ฉีดพลาสติกจากแม่พิมพ์ที่สมบูรณ์ แผงยึด
เชื่อมต่อกับข้อต่ออย่างแน่นหนา
ข้อต่อ: PP เกรดสูง หมุนได้ 360 องศา ถอดประกอบและทำความสะอาดง่าย
แหวนซีล: ยางเคลือบสารลดแรงเสียดทาน
สลักกลาง: สแตนเลส 304
ลูกบิดปรับข้อต่อ: ทองเหลืองทั้งหมดพร้อมแบริ่งสแตนเลสในตัวล็อคด้วยสลักกลาง
แดมเปอร์: ปรับการไหลของอากาศด้วยตนเองด้วยลูกบิด
ฝาครอบโดม/ถ้วย: PP/PC เกรดสูง
ท่อ: 75 มม. / PP
อุปกรณ์หมุน: พร้อมอุปกรณ์หมุน 360 องศา โดยใช้ชั้นวางแบบยึดเป็นศูนย์กลาง ทำให้รัศมีการเคลื่อนที่สูงสุด
ได้ถึง 1600 มม.
ขายึดสำหรับติดตั้ง: ฉีดพลาสติกจากแม่พิมพ์ที่สมบูรณ์ แผงยึด
เชื่อมต่อกับข้อต่ออย่างแน่นหนา
1. ความสามารถ:
1) ทำจากวัสดุ PVC, PP เกรดสูง, สแตนเลส SUS304, ทนต่อการกัดกร่อน, ทนกรด, และทนด่าง
2) ขอบเขตการเคลื่อนที่กว้าง หมุนได้ 360 องศา โดยมีจุดศูนย์กลางอยู่ที่ขายึด รัศมี 1240 มม. สามารถงอได้อย่างอิสระภายในช่วงความสูง 720 มม.
3) ระยะห่างระหว่างขายึดตกแต่งและขายึดสามารถปรับได้ ขอบเขตการปรับคือ 990 มม. - 1450 มม.
4) ลูกบิดปรับอากาศสามารถควบคุมการไหลของอากาศได้
5) ใช้งานสะดวก ถอดประกอบและทำความสะอาดง่าย
2. การติดตั้งและการใช้งาน
1) เลือกตำแหน่งติดตั้งตามสถานที่ทำงานและสภาพแวดล้อมภายในอาคาร เจาะรูที่เพดานตามขายึด ใช้สกรู M8 ยึดขายึดกับเพดาน
2) สอดท่ออ่อนเข้ากับรูของท่อระบายลม ปล่อยให้ปลอกท่อล็อคท่ออ่อนและท่อระบายลม ขันฐานรอง
3) ขันฝาครอบรวบรวมอากาศ
4) ต่อช่องระบายลมเข้ากับระบบระบายลม
5) เมื่อใช้งาน สามารถดันและดึงฝาครอบรวบรวมอากาศ ให้เล็งไปที่ตำแหน่งปั๊มลง และปรับลูกบิดปรับการไหลของอากาศ หลังจากใช้งาน ให้ขันลูกบิดปรับ ปิดแผ่นกั้น พับฝาครอบรวบรวมอากาศ และตั้งค่าใหม่
3. ข้อควรระวังในการใช้งาน
1. หากข้อต่อหลวม ให้ขันลูกบิดข้อต่อ
2. อย่าออกแรงมากเกินไปเมื่อดันและดึงฝาครอบรวบรวมอากาศ
3. มุมของท่ออ่อนและขายึดไม่ควรเกิน 90 องศา มิฉะนั้นจะดีดกลับ
4. ความสูงในการติดตั้ง: ระยะห่างระหว่างเพดานและฝาครอบรวบรวมอากาศ สูงสุด 2440 มม. ต่ำสุด 1710 มม.

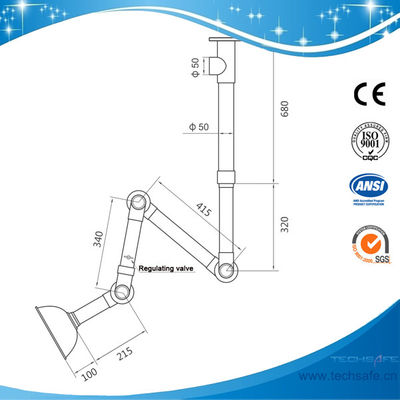

4. แผนภาพการติดตั้ง
|
